Cấu tạo máy phun bi tự động dạng treo và nguyên lý vận hành

Máy phun bi tự động dạng treo là thiết bị chuyên dụng trong xử lý bề mặt kim loại, giúp loại bỏ rỉ sét, cát đúc, oxit và tạp chất nhanh chóng, đồng đều. Với cơ chế treo và xoay chi tiết kết hợp đầu phun bi tốc độ cao, thiết bị mang lại hiệu quả làm sạch cao và phù hợp với nhiều loại sản phẩm cơ khí. Trong bài viết này, hãy cùng tìm hiểu cấu tạo máy phun bi tự động dạng treo và nguyên lý vận hành để hiểu rõ hơn về cách thiết bị hoạt động và ứng dụng thực tế.

Máy phun bi tự động dạng treo là gì?

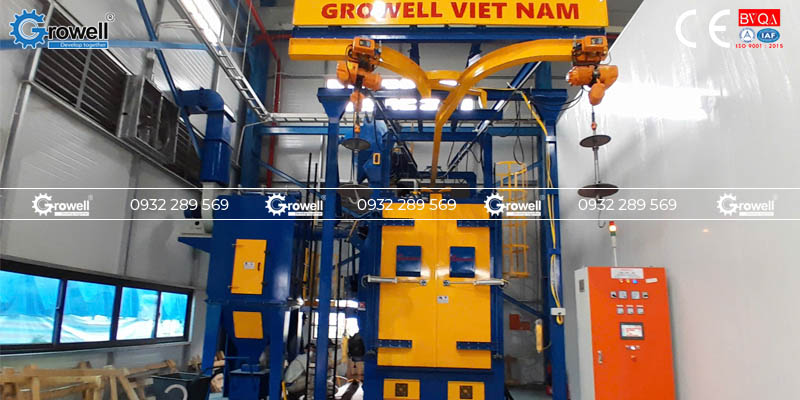

Máy phun bi tự động dạng treo là thiết bị xử lý bề mặt kim loại được sử dụng các hạt bi thép phun với tốc độ cao để làm sạch rỉ sét, cát đúc, lớp sơn cũ và tạp chất bám trên bề mặt chi tiết. Điểm đặc trưng của dòng máy này là sản phẩm được treo lên móc hoặc giá treo, sau đó đưa vào buồng phun để xử lý.

Trong quá trình hoạt động, móc treo xoay theo chi trình cài đặt, giúp nhiều vị trí trên chi tiết tiếp xúc với dòng bi thép. Nhờ đó, máy có khả năng xử lý tương đối đồng đều các chi tiết có nhiều góc cạnh, hình dạng phức tạp hoặc khó xử lý bằng phương pháp thủ công.

Sau phun, bi thép được thu hồi, phân loại và tuần hoàn trở lại hệ thống, trong khi bụi và tạp chất được tách ra thông qua bộ phận lọc bụi.

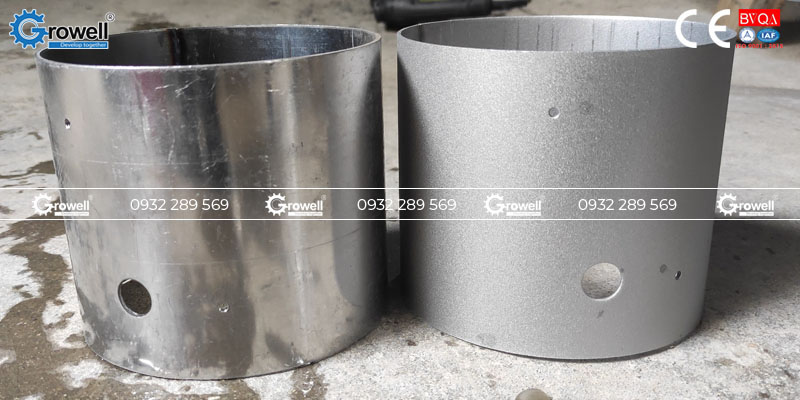

Với khả năng tự động hóa cao, thiết bị được ứng dụng phổ biến trong các ngành công nghiệp, đặc biệt cho các công đoạn làm sạch xử lý bề mặt và tạo nhám trước khi sơn hoặc phủ bảo vệ.

Cấu tạo máy phun bi tự động dạng treo

Máy phun bi tự động dạng treo gồm nhiều bộ phận phối hợp để đảm bảo quá trình làm sạch và tạo nhám bề mặt diễn ra nhanh chóng, đồng đều. Tùy công suất và nhu cầu sản xuất, cấu hình máy có thể thay đổi, nhưng thường bao gồm các bộ phận chính sau:

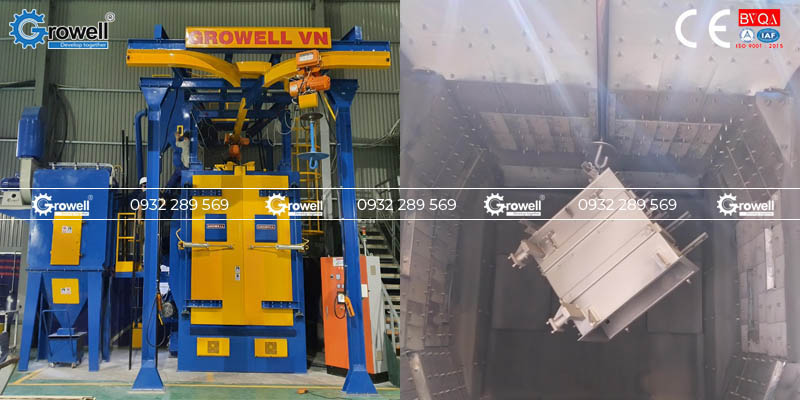

Buồng phun bi

Buồng phun là khu vực diễn ra quá trình xử lý bề mặt. Bộ phận này được chế tạo bằng thép chắc chắn, bên trong được lót các tấm cao su chịu mài mòn để hạn chế ảnh hưởng của bi thép trong quá trình vận hành. Kết cấu buồng cần đảm bảo độ kín và khả năng chịu va đập liên tục.

Hệ thống móc treo và cơ cấu quay

Đây là bộ phận đặc trưng của máy phun bi dạng treo. Chi tiết được móc lên giá hoặc móc treo rồi đưa vào buồng phun. Trong quá trình hoạt động, cơ cấu treo được xoay tròn, giúp dòng bi thép tiếp cận nhiều mặt và hạn chế hiện tượng làm sạch không đồng đều.

Tải trọng và kích thước móc treo cần được thiết kế phù hợp với loại sản phẩm cần xử lý.

Đầu phun bi

Đầu phun là bộ phận tạo ra dòng bi thép tốc độ cao để tác động trực tiếp lên bề mặt chi tiết. Đầu phun thường gồm động cơ, cánh văng và các bộ phận dẫn hướng bi.

Hiệu suất đầu phun có ảnh hưởng lớn đến năng suất làm sạch, mức độ đồng đều và lượng bi thép được sử dụng trong quá trình xử lý.

Hệ thống thu hồi và phân ly bi thép

Sau khi va đập vào sản phẩm, bi thép cùng bụi, cát đúc và các tạp chất sẽ được thu hồi về hệ thống. Bộ phận phân ly có nhiệm vụ tách bi thép còn sử dụng được khỏi bụi và vật liệu không đạt yêu cầu.

Bi đạt tiêu chuẩn sẽ được đưa trở lại hệ thống để tiếp tục sử dụng, qua đó giảm lượng hạt mài tiêu hao và hỗ trợ ổn định quá trình phun.

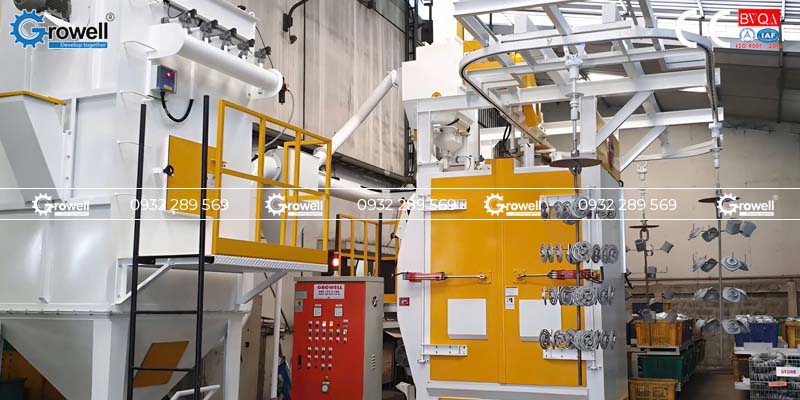

Hệ thống hút và lọc bụi

Trong quá trình phun bi sẽ phát sinh bụi từ rỉ sét, cát đúc, oxit và các tạp chất trên bề mặt sản phẩm. Hệ thống xử lý bụi có nhiệm vụ thu gom lượng bụi này, đồng thời duy trì môi trường làm việc sạch hơn.

Công suất quạt hút và khả năng lọc cần được tính toán phù hợp với kích thước buồng phun và công suất máy.

Tủ điện và hệ thống điều khiển tự động

Tủ điều khiển là nơi quản lý các hoạt động của máy như khởi động đầu phun bi, vận hành móc treo, thời gian phun và chu trình làm việc. Với hệ thống tự động hóa, người vận hành có thể thiết lập chương trình xử lý phù hợp với từng loại sản phẩm.

Hệ thống cửa và các thiết bị bảo vệ

Cửa buồng phun có nhiệm vụ giữ kín khu vực xử lý, hạn chế bi thép và bụi phát tán ra bên ngoài. Các thiết bị bảo vệ, cảm biến và cơ cấu liên động giúp đảm bảo máy chỉ hoạt động khi các điều kiện an toàn cần thiết được đáp ứng.

Nguyên lý vận hành máy phun bi dạng treo

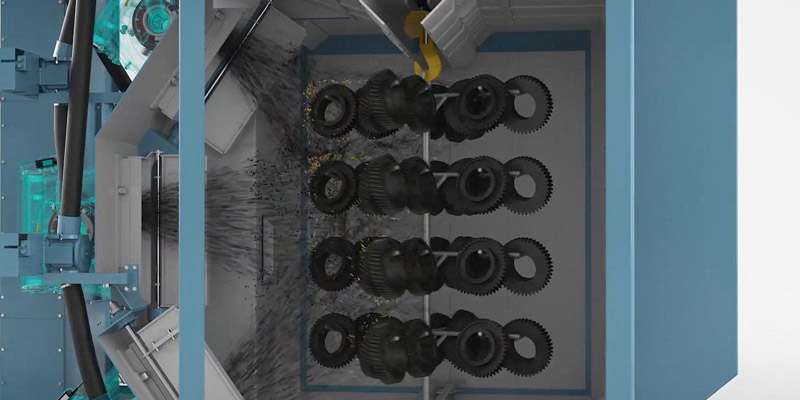

Máy phun bi dạng treo hoạt động dựa trên nguyên lý sử dụng dòng bi thép được bắn với tốc độ cao để tác động lên bề mặt chi tiết, qua đó loại bỏ rỉ sét, cát đúc và tạp chất. Trước tiên, chi tiết cần xử lý được móc lên hệ thống treo và đưa vào bên trong buồng phun. Khi cửa buồng đóng kín, hệ thống điều khiển kích hoạt cơ cấu quay của móc treo, đồng thời đầu phun bắt đầu bắn bi thép liên tục lên bề mặt sản phẩm. Nhờ chuyển động xoay của chi tiết, dòng bi có thể tiếp cận nhiều vị trí khác nhau, giúp quá trình phun bi làm sạch diễn ra tương đối đồng đều.

Sau khi va đập vào sản phẩm, bi thép cùng bụi và tạp chất rơi xuống hệ thống thu hồi, sau đó được đưa qua bộ phận phân ly để tách bi còn sử dụng được khỏi bụi và vật liệu thải. Bi đạt yêu cầu được tuần hoàn trở lại đầu phun, trong khi bụi được hệ thống hút lọc thu gom. Khi thời gian phun được cài đặt hoàn tất, đầu phun và cơ cấu treo dừng hoạt động, cửa buồng được mở và sản phẩm sau xử lý được lấy ra, kết thúc một chu trình làm sạch tự động.

Ưu điểm của máy phun bi tự động dạng treo

Máy phun bi tự động dạng treo được nhiều doanh nghiệp lựa chọn nhờ khả năng xử lý bề mặt hiệu quả và mức độ tự động hóa cao. Những ưu điểm nổi bật gồm:

• Làm sạch đồng đều: Móc treo quay giúp bi thép tiếp cận nhiều vị trí trên chi tiết, kể cả các bề mặt phức tạp.
• Năng suất cao: Chu trình vận hành tự động rút ngắn thời gian xử lý và tăng sản lượng.
• Tiết kiệm chi phí: Hệ thống thu hồi và tái sử dụng bi thép giúp giảm tiêu hao vật tư.

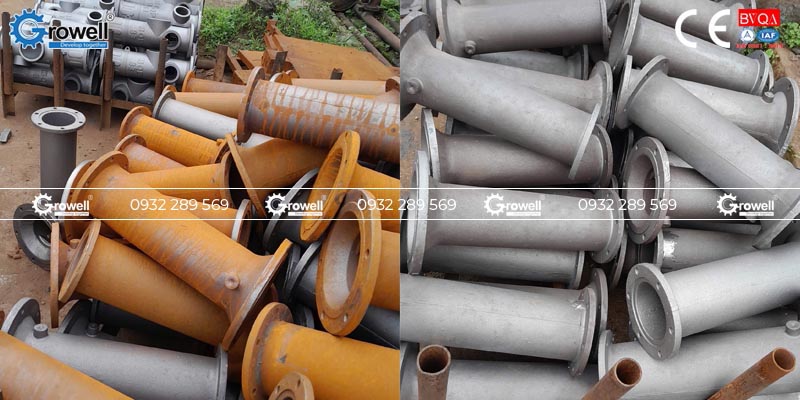

• Phù hợp nhiều loại sản phẩm: Xử lý hiệu quả vật đúc, phụ tùng cơ khí, kết cấu thép và các chi tiết có hình dạng đa dạng.
• Môi trường làm việc sạch hơn: Hệ thống hút lọc bụi hạn chế bụi phát tán, góp phần đảm bảo an toàn lao động.

Lưu ý khi lựa chọn máy phun bi tự động dạng treo

Khi lựa chọn máy phun bi tự động dạng treo, doanh nghiệp nên cân nhắc các yếu tố sau để đảm bảo thiết bị phù hợp với nhu cầu sản xuất:

• Kích thước và trọng lượng chi tiết: Xác định kích thước buồng phun và tải trọng móc treo phù hợp với sản phẩm.
• Công suất và số lượng đầu phun: Lựa chọn theo vật liệu, mức độ rỉ sét, độ bám bẩn và sản lượng cần xử lý.
• Hệ thống móc treo: Kiểm tra khả năng quay, tải trọng và độ bền khi vận hành liên tục.
• Hệ thống hút lọc bụi: Đảm bảo công suất hút phù hợp, hạn chế bụi phát sinh trong quá trình phun.
• Mức độ tự động hóa: Nên lựa chọn máy có khả năng cài đặt thời gian, chu trình phun và dễ dàng điều khiển.
• Độ bền và bảo trì: Chú ý vật liệu chịu mài mòn bên trong buồng phun, linh kiện thay thế và khả năng bảo dưỡng.
• Đơn vị cung cấp: Ưu tiên nhà cung cấp có kinh nghiệm, tư vấn kỹ thuật, lắp đặt và hỗ trợ bảo hành sau khi bàn giao.

Đơn vị thi công chế tạo máy phun bi uy tín

Máy phun bi tự động dạng treo là giải pháp hiệu quả cho nhu cầu làm sạch, tẩy rỉ và tạo nhám bề mặt kim loại với năng suất cao. Nhờ cấu tạo đồng bộ và nguyên lý vận hành tự động, thiết bị giúp nâng cao chất lượng xử lý, tiết kiệm nhân công và tối ưu chi phí sản xuất.

Growell Việt Nam là một trong những đơn vị hàng đầu chuyên cung cấp đa dạng các dòng máy phun bi làm sạch chất lượng cao, được nhiều doanh nghiệp lớn tin tưởng lựa chọn.

• Hơn 10 năm không ngừng đổi mới và phát triển giải pháp xử lý bề mặt
• Máy được sản xuất theo tiêu chuẩn ISO 9001:2015
• Bề mặt sản phẩm sau phun đạt chuẩn SA 2.5
• Thiết bị – phụ kiện được nhập khẩu chính hãng
• Đảm bảo đáp ứng mọi nhu cầu doanh nghiệp
• Lắp đặt – giao hàng trên toàn quốc
• Bảo hành – Bảo dưỡng định kỳ
• Đội ngũ chuyên gia kỹ thuật giàu kinh nghiệm, tư vấn hiệu quả
